2023-07-14
項目背景
?
原有能源管理系統目前共有冗余iFIX v5.1服務器，客戶端開發、客戶端運行各一套，Proficy Historian v4.5一套，Proficy Real Time Portal一套。該項目運行至今已經近10年，服務器操作系統使用Windows 2008 Server，客戶端操作系統Windows XP。
?
其中，冗余iFIX v5.1服務器的備用服務器已經故障，不能正常運行。Proficy Historian v4.5服務器無法正常啟動進入操作系統。Proficy Real Time Portal服務器也出現了故障。同時，由于Windows 2008 Server及Windows XP已經退出市場，并且為了保證系統運行可靠，穩定，現在需要將當前冗余IFIX服務器，Proficy Historian服務器以及客戶端機器的操作系統進行升級。為適應新的操作系統將能源管理系統相關軟件進行升級，保證該系統可以在新的操作系統平臺穩定運行。
?
Proficy Real Time Portal產品已經停產，而采用Proficy Webspace產品進行Web發布，不僅配置方便，可以通過瀏覽器查看現場系統運行的實際狀況，報警和查詢功能，實現各個層次的用戶和管理人員查看數據的需求。
?

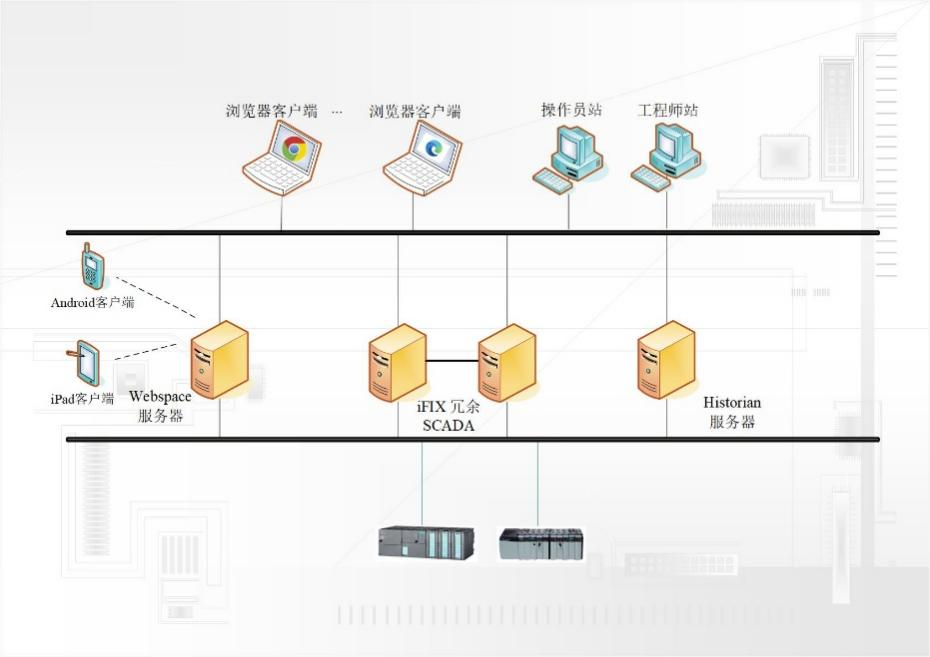

方案結構圖
?
采用GE Digital Proficy iFIX中文版作為SCADA系統的基礎平臺，冗余的iFIX SCADA服務器完成數據采集，同時可提供OPC基金會認證的OPC Server 供外部訪問。iFIX 客戶端完成人機界面監視控制等操作。 Proficy Historian 存儲歷史數據，為人機界面提供顯示歷史趨勢，報表查詢等功能實現的數據歸檔。Proficy WebSpace 發布畫面，支持B/S瀏覽器客戶端，移動終端的畫面監控操作。
?
?
方案說明
?
來自生產現場設備的實時數據，采用冗余的SCADA服務器進行數據采集：
?
在冗余iFIX SCADA上部署IGS驅動。IGS包含超過100多種的驅動，可以支持主流品牌PLC設備的數據采集，對日后擴展不同通訊協議的設備提供了更多的擴展性和兼容性。
?
冗余的SCADA服務器配置，保證了數據的穩定、安全，故障切換后不影響過程生產，保證系統安全。
?
iFIX作為服務器上的數據源，具有兼容各類開放通信接口的特點，為遠期規劃提供便利條件。
?
數據存儲采用Proficy Historian數據庫，該數據庫可接收來自iFIX冗余服務器的實時數據，進行快速采集、歸檔、分配。Proficy Historian的數據采集器具有采集速度快（可達毫秒級），接口種類多（多種采集器），存儲并轉發功能，采集過程中網絡中斷還可以保持數據完整性等特點。
?
客戶端
?
工程師站：工程師站可以在線組態iFIX工程，同時可以通過安裝Proficy Historian管理器，實現對歷史數據庫標簽、歷史庫歸檔文件及各類采集器的管理、監視和維護。
?
操作員站：操作員站主要是通過組態完畢的工程監控現場的實時數據，查看趨勢、報表、報警等。
?
Webspace瘦客戶端：Webspace服務器可以通過瀏覽器客戶端、Android客戶端和iPad客戶端瀏覽監控畫面。支持Chrome瀏覽器，微軟Edge瀏覽器、微軟IE11瀏覽器、Safari瀏覽器、火狐瀏覽器。
?
升級目的和預期
?
首先，由于操作系統Windows 2008及 XP已經退出市場，微軟已經不再提供任何支持。現在主流操作系統服務器版本是64位的Windows Server 2016，Windows Server 2019，客戶端操作系統多采用Windows 10。隨著系統設備的不斷擴展，原系統上采用的技術和產品的原理及規范與現行主流產品不兼容，也會日后系統的軟硬件維護帶來了很大的困難和不確定性。長此以往，無法滿足工廠日益增長對不斷設備擴展的需求。
?
其次，目前系統的維護性很差。當前使用Proficy產品家族的iFIX v5.1,Historian v4.5已經不再出售，Portal產品已經停產，現場使用的M4授權也已經停產，因此為后續購買備件造成了一定困難。
?
為了保持系統可維護性，兼容性和擴展能力，消除目前系統存在的不穩定對正常生產的影響和隱患，需要對現有的系統進行軟件升級。
?
采用先進成熟的主流技術和產品，以期達到新系統功能完整繼承原系統不變，恢復系統的維護性，在更合理、更經濟的方式基礎上，滿足生產的工藝需求。
